Buenas y saludos amigos!

Desde que ví esta antena en foros de la web tuve la inquietud de construirla y me avoqué a ello pero como el link original estaba en serbio
http://www.qsl.net/yu1aw/vhf_ant.htm
http://www.bgwireless.net/index.php?option=com_content&task=view&id=98&Itemid=51

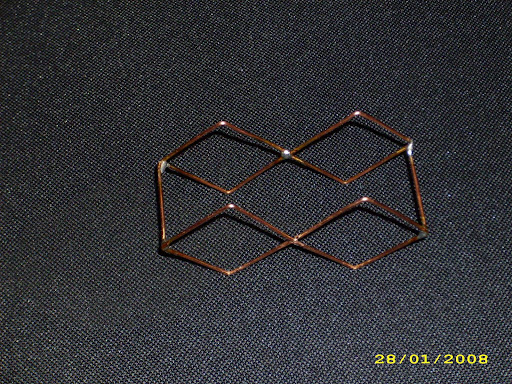

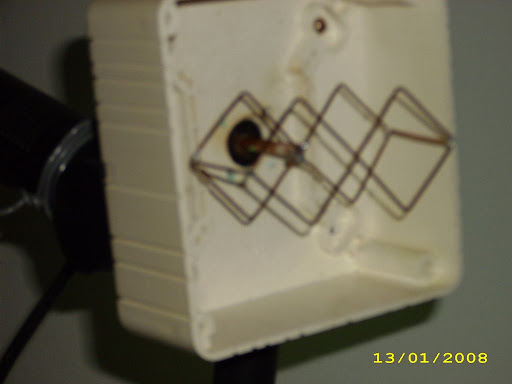

 No lograba identificar como se alimentaba;:- [ No obstante, luego al darme cuenta que no había notado algo muy obvio que era la alimentación con un núcleo de aire de 50 Ohmnios resolví esta incógnita  e hice la adaptación necesaria con el RG 58, la completé y la encajé en un cajetín de electricidad. El cajetín mide 116mm x 116mm.

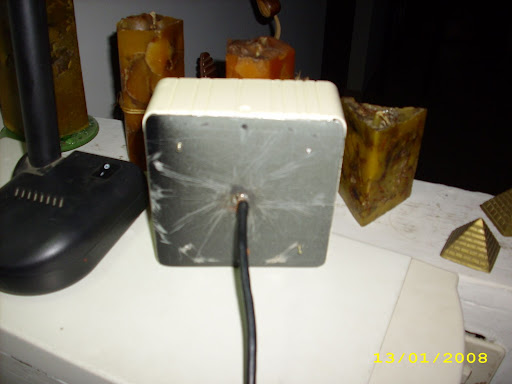

El reflector que usé para esta "Biquad Duplex" es sólo una chapa que corté del fondo de un viejo reproductor de cintas

http://tache.unplug.org.ve/?page_id=20

 y que luego ajusté a las medidas del cajetín y lo atornillé en la parte trasera de éste según se observa en las fotografías adjuntas.



Todo está montado sobre una lámpara de mesa fluorescente.



Tengo dos  analizadores de señales; El que trae el CD de instalación de la tajeta LAMPRO 550G que uso en Windows XP y otro por otro que uso en Linux llamadoWAVEMON.
En donde vivo lamentablemente sólo hay dos redes. Se trata de una zona netamente residencial. Una está mas a unos 150mts y la otra a unos 300mts tal vez. Mi PC está a nivel de la sala en la planta baja de mi residencia y tiene que atravesar por lo menos 5 paredes en mi casa y no se cuantas otras para captar el Ciber (Calculo que no menos de otras 15 ya que hay una hilera de otras casas antes de llegar al Ciber.)

He hecho las pruebas con todas las antenas que he construído (Sectoriales, BiQuad, doble BiQuad, Cantena y Pringless) y les digo que la diferencia es EXTRAORDINARIA, NOTABLE a favor de esta antena.
Tengo un par de platos parabólicos, uno de 60cms y otro de 1,10Cms de diámetro en donde la voy a colocar (Cuando disponga de tiempo) para aumentar su rendimiento.
Otras antenas me mostraban 22, 23, y hasta 27db en calidad de conexión y hasta -72dbm en fuerza de la señal  y esta doble biquad  refleja hasta 34db en calidad de conexión y llegó hasta -55dbm en fuerza de señal.

El análisis en Windows XP (Lampro 550G Wireless utility).[/b]

[imghttp://img219.imageshack.us/img219/6600/sealduplex3py1.jpg[/img]http://El análisis en Linux (WAVEMON





Recomiendo que la hagan porque la antena es fácil de construir y da muy buen rendimiento.


Nota: Disculpen que las fotos no están uniformes, Las próximas vendrán editadas.


Saludos,


Octavio Rossell Daal.
